摘要
高電壓穿越（HVRT）和低電壓穿越（LVRT）測試是驗證可再生能源發電及儲能系統是否符合電網規范的關鍵環節。在這些測試中，光伏逆變器、風力發電機和電池儲能系統等設備必須在電壓驟降、驟升及其他暫態擾動期間保持穩定運行并提供電網支撐。

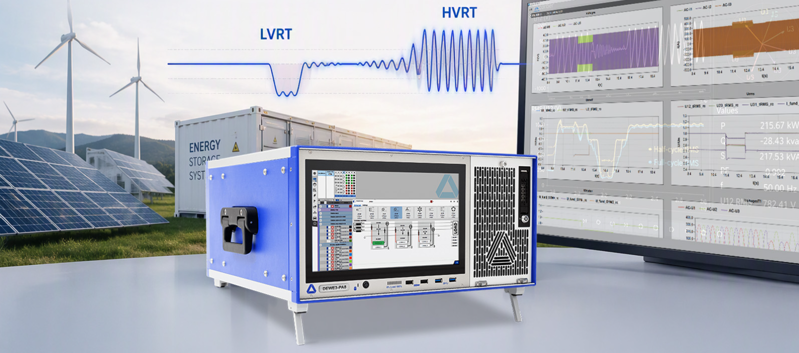

本文介紹DEWETRON德維創功率分析儀如何通過將高精度功率測量、快速暫態檢測、穿越參數的實時計算以及全面的波形分析整合在同一平臺上，簡化和加速穿越測試。工程師能夠在捕捉和評估電壓暫態的同時，以低至1 ms的更新率監測序分量、功率值、相位角及其他關鍵合規參數。
此外，本文還重點介紹了高級分析工具、靈活的光標測量、基于SCPI的自動化能力以及自動報告生成功能，這些功能有助于減少測試工作量并提高可重復性。以上能力共同為HVRT和LVRT測試提供了高效可靠的解決方案，支撐現代并網能源系統的認證與驗證。
一、引言
隨著可再生能源在現代電網中扮演越來越重要的角色，電網運營商要求發電設備在電壓擾動期間保持并網運行并為電網穩定性提供支撐。因此，高電壓穿越（HVRT）和低電壓穿越（LVRT）測試對于驗證光伏逆變器、風力發電機、儲能系統及其他并網能量轉換設備是否符合國內外電網規范至關重要。
執行穿越測試面臨著顯著的測量挑戰。電壓水平可能在毫秒級內快速變化，這就要求在準確捕捉暫態事件的同時，同步監測電氣參數、系統響應和合規判據。可靠的測試需要精確的功率測量、高速計算、全面的波形分析以及高效的報告工具。
本文展示了DEWETRON功率分析儀如何通過在一個集成方案中結合高精度測量、穿越參數的實時計算、快速更新率、先進分析工具、自動化測試能力和高效報告生成，來簡化HVRT和LVRT測試。工程師可以更高效地進行電網合規性測試，減少評估工作量，并獲得可靠的認證和產品驗證測試結果。
二、HVRT與LVRT測試的核心能力
風力發電機、光伏逆變器和儲能系統等新能源發電設備必須通過HVRT和LVRT測試，以驗證其符合現代電網規范并確保電網穩定運行。DEWETRON德維創功率分析儀憑借高精度、高可靠性的硬件性能以及功能豐富的軟件，幫助用戶高效完成這一實驗。
1. 高精度：讀數的±0.03%
DEWETRON功率分析儀在基波頻率范圍0.5 Hz至1 kHz內，電壓和電流測量精度達到讀數的±0.03%，功率測量精度達到讀數的±0.04%。其關鍵優勢在于沒有量程測量誤差，確保在整個穿越事件過程中始終保持精確測量。這意味著在LVRT和HVRT測試中，可以使用相同的精度指標計算測量不確定度。這在低壓暫態事件中尤為重要——電壓可能在毫秒內從數百伏降至幾伏。任何依賴量程的測量誤差都會嚴重影響暫態期間的測量結果。DEWETRON功率分析儀消除了量程相關誤差，保證了整個電壓暫態事件過程中的高測量精度。
2. 完整的穿越測試參數集
除常規功率參數外，DEWETRON功率分析儀還能實時計算電壓暫態和穿越測試所需的所有關鍵參數，包括正序和負序電壓、電流和功率分量，以及相位角測量值。
所有計算值在測試期間均可在線獲取，允許直接觀察和評估暫態事件期間的系統行為。這消除了數據導出和在第三方軟件中進行后處理的需要，簡化了分析工作流程，提高了測試效率。
3. 便捷的波形數據與計算數據分析
DEWETRON功率分析儀以所選采樣率提供連續、無間隙的模擬信號采集與可視化。用戶可以在暫態測試期間同時監測電壓和電流波形以及計算的功率參數。
這一能力使得可以對暫態行為進行詳細分析，并快速識別關鍵事件。此外，同步的原始電壓和電流數據為后處理、驗證和合規報告提供了可靠的基礎。
4. 快速功率計算——更新率低至1 ms
快速準確地檢測電壓暫態對于HVRT和LVRT測試至關重要。與傳統功率分析儀每個電網周期甚至更慢才更新一次測量結果（更新率為20 ms或更慢）不同，DEWETRON功率分析儀采用高速滾動計算，更新率低至1 ms，并可選擇0.1 ms的計算間隔。
結合半周期RMS計算，這種方法能夠精確跟蹤電壓驟降、驟升及其他暫態事件中發生的快速電壓變化。與傳統全周期計算相比，滾動RMS值更能真實反映實際電網狀況，確保在穿越測試中對動態系統響應進行準確分析。
下圖比較了實測U12線電壓波形與分別采用半周期滾動計算和傳統全周期計算得到的RMS值。滾動計算方法提供了明顯更高的時間分辨率，使RMS電壓能夠準確跟蹤暫態事件期間的快速電壓變化。
5. 靈活的光標——精確時間測量的工具
精確測量電壓過渡特性和暫態持續時間是電壓暫態和穿越測試的關鍵要求。DEWETRON軟件提供多個可獨立配置的光標組，能夠?qū)ο嚓P(guān)電氣參數進行精確高效的時序分析。
利用這些光標工具，工程師可以輕松確定電壓上升和下降時間、暫態持續時間以及其他時間關鍵特性。此外，相關的測量值、時間戳和差值可以一鍵直接復制。
相應的波形截圖也可以即時捕獲并導出，大大簡化了專業測試報告的創建。這種精簡的工作流程減少了評估工作量，提高了測試后文檔編制的效率。
6. 通過全面SCPI支持實現自動化測試
HVRT和LVRT測試通常需要在不同的電網條件下執行大量測試場景。自動化這些測試程序可以顯著減少工程工作量，提高可重復性，并確保標準化的測試執行。
為支持自動化測試，DEWETRON提供了全面的SCPI接口，實現對測量系統的完全遠程控制。通過SCPI命令，用戶可以自動執行多種任務，包括加載測試配置、修改通道設置、創建公式和統計計算通道、啟停數據采集以及檢索測量結果。
此外，SCPI接口還提供對記錄的測量文件的訪問，支持自動化的后處理和報告生成。諸如儀器配置、光標放置、測量結果提取以及標準化測試報告生成等分析工作流程均可自動執行，進一步減少測試和評估時間，同時提高效率和可復現性。
7. 報告插件：一鍵生成測試報告
準備測試報告和分析測量數據通常是HVRT、LVRT和電網合規性測試中最耗時的任務之一。為解決這一挑戰，DEWETRON開發了一套基于記錄測量數據的自動化數據分析和報告工具。該軟件可自動生成LVRT、HVRT及連續電壓穿越測試場景的標準化測試報告，顯著減少了后處理和文檔編制的工作量。
報告插件的關鍵優勢包括：無需用戶編程即可直觀操作；可直接從DMD測量文件生成報告；支持GB/T 34120等行業標準；報告模板完全可定制。通過自動化數據評估和報告創建，該工具最大限度地減少了工程工作量，提高了一致性，并加速了整體測試和認證流程。
注：目前僅適用于中國市場。
三、總結
DEWETRON德維創功率分析儀集高測量精度、全面的電能質量和穿越參數計算、先進的軟件功能以及靈活的自動化接口于一體，支持高效的HVRT和LVRT測試。
這些能力使DEWETRON德維創成為并網發電和能量轉換設備（包括光伏逆變器、風力發電機和儲能系統）測試與認證的理想解決方案。
現代電網規范要求所有并網發電和儲能設備必須成功通過HVRT和LVRT測試。通過提供精確測量、實時分析和強大的自動化功能，DEWETRON幫助工程師高效、可靠地執行這些測試，并符合適用的行業標準。
