"Processing on the fly（邊沿處理）"聽起來像句營銷話術，但在實時自動化領域，它確實是 EtherCAT 的獨門特性。憑借巧妙的設計，EtherCAT 以極低延遲處理數據——非常適合高速、高精度應用。下面我們來看看 EtherCAT 是什么、怎么工作、用在哪里。
什么是 EtherCAT
EtherCAT = Ethernet for Control Automation Technology（用于控制自動化技術的以太網），是一種基于以太網的現場總線系統，專為自動化與控制系統中高性能、實時通信開發。顧名思義，它是為滿足現代工業應用嚴苛的時序與同步要求而優化的工業以太網協議。
EtherCAT 由 Beckhoff Automation（倍福） 開發，2003 年首次發布，2007 年正式標準化，協議標準號為 IEC 61158（工業通信網絡—現場總線規范），并在 IEC 61784（工業網絡—行規） 中進一步定義。
傳統以太網協議通常存在延遲和通信抖動（jitter）問題，而 EtherCAT 從零開始就是為實時性能設計的。其獨特的工作機制把延遲壓到最低、抖動也更小，特別適合時間關鍵型工業通信。
工作原理：和傳統 Ethernet 的區別
?? 傳統以太網 = "停–存–轉發"
網絡中每個設備都要接收完整數據包，處理判斷是不是發給自己的，再?zèng)Q定響應還是轉發。鏈上每過一個設備就引入一次延遲。
?? EtherCAT = "邊沿處理（processing on the fly）"
單個 EtherCAT 幀按順序穿過所有設備，不會在每個節點停下。幀經過時，每個設備讀取屬于自己的數據，并把新信息直接寫回幀里——全程不引起額外延遲。這樣幀在網絡里一路穿行，幾乎不停。
?? 一個通俗類比：
以太網像一輛送貨卡車，挨家挨戶停車卸貨／取件；
EtherCAT 像一條傳送帶穿過所有房屋，每個人取件／放件都不用讓傳送帶停下來。
盡管數據通信機制完全不同，EtherCAT 仍使用標準以太網線纜，可以很方便地接入現有基礎設施。
EtherCAT 的優勢
EtherCAT 有一組硬核優點，讓它成為現代工業自動化與測量應用的理想選擇，架構不僅快、穩，還高可擴展、成本低：
? 高速 + 時序精度高，適合嚴苛的實時應用
?? 網絡拓?fù)潇`活（與很多工業協議相比）
??? 內置可靠與安全通信機制
?? 用標準以太網線纜和控制器就能跑出高端性能，不用專用硬件，性價比高
文章里給的一組關鍵指標：
周期時間 < 100 μs
通信抖動 < 1 μs
典型應用場景
憑實時性、靈活性、精度，EtherCAT 跨行業落地，凡是確定性時序 + 緊同步關鍵的場景都離不開它：
產線與輸送系統 — 電機、傳感器、控制器無縫協同，適合高速裝配線和 conveyor
測試臺（Test Bench） — 多傳感器高速數據同步采集，汽車 / 航空航天 / 工業研發必備
精密制造 — 半導體、金屬加工、電子制造等復雜機床運動精確同步
新能源 — 風電、光伏等分布式系統的同步監控、控制、診斷（即便距離很長）
機器人 — 多伺服驅動、傳感器、控制器之間的實時通信，動態/高速環境下也能保證精度與安全
ETG（EtherCAT Technology Group）官網收錄了 100+ 應用案例，從醫療精密機器人到高性能工業測試都有。
DEWETRON 德維創的落地方案

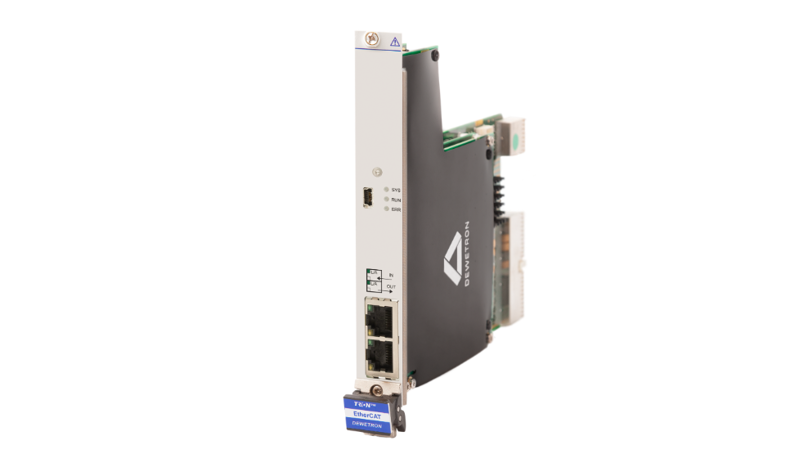

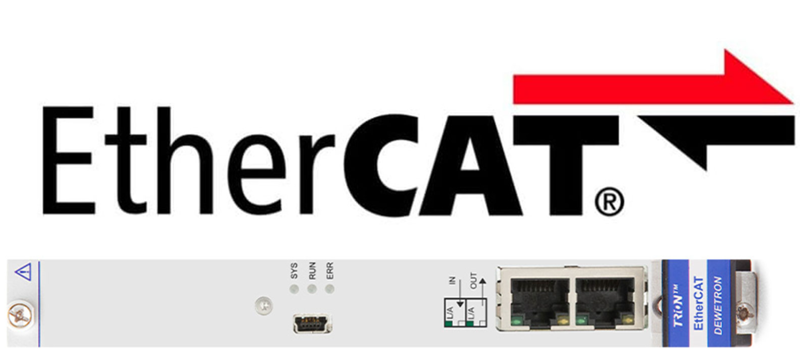

DEWETRON 德維創是 ETG 正式成員，提供一套面向高級測量應用的 EtherCAT 集成方案——TRION-EtherCAT-1-SLAVE 模塊，可以把 DEWETRON 測量設備無縫接入已有的 EtherCAT 自動化 / 測試環境。
關鍵要點：
DEWETRON 設備作為 EtherCAT 從站（Slave），向主站系統實時提供高精度測量數據
每個 EtherCAT 兼容設備配 1 進 1 出 接口，組成 菊花鏈（daisy-chain）
從硬件到 DEWETRON 自家的采集軟件 OXYGEN 里都能配置從站，手冊里有逐步引導
