電網饋線數據記錄的應用案例

化工行業某全球知名企業客戶設備連接到公共電網，他們想用全部 48 個饋線監控整個電網。所有的測試數據都存儲在一個數據庫中。每個饋線的電壓、電流、有功和無功功率、能源消耗的實時值應在控制室中提供，并以其圖形可視化表示。瞬態應自動打印并存儲在網絡驅動器上。他們還希望根據 EN50160 的規定在一個可定義的時間段內做出電能質量報告。

挑戰和要求

?48個饋線

?德維創功率分析儀裝置與電源控制中心的連接

?48個功率模塊的數據和瞬態傳輸

?不同的安全級別，Linux 和 Windows 操作系統

?用于所有 dewetron 單元的通用集群服務器

?自動瞬態報告

軟件:

?OXYGEN軟件

?SCADA-104 協議

?用于電能質量評估和瞬態評估的軟件模塊

硬件:

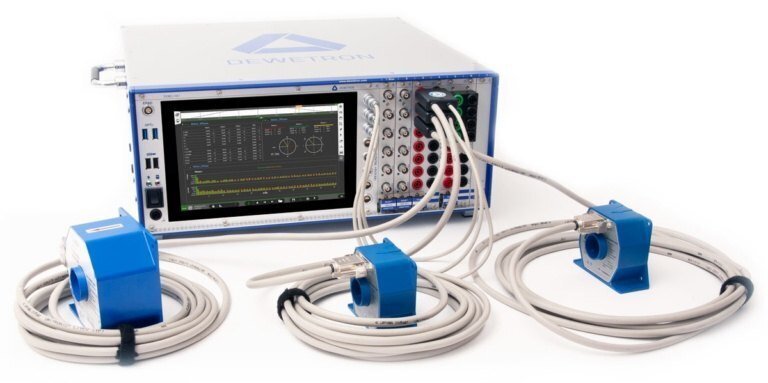

3臺聯機的 DEWE3-PA8功率分析儀

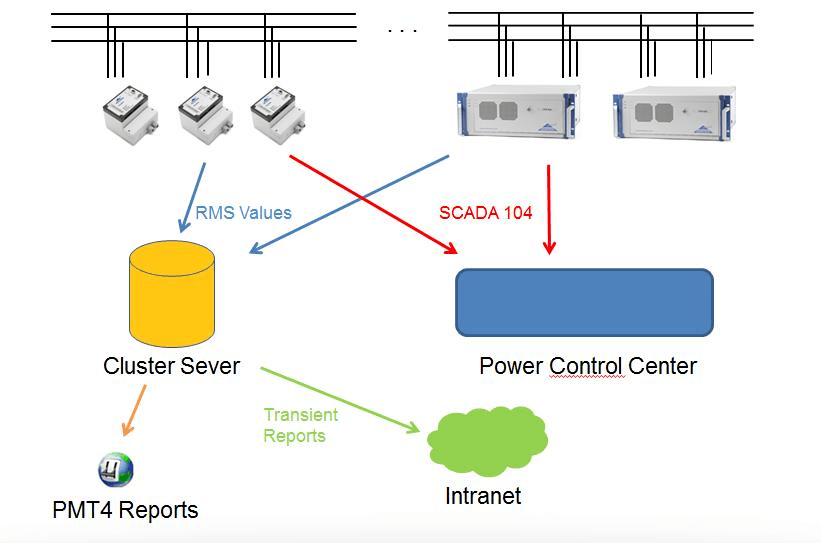

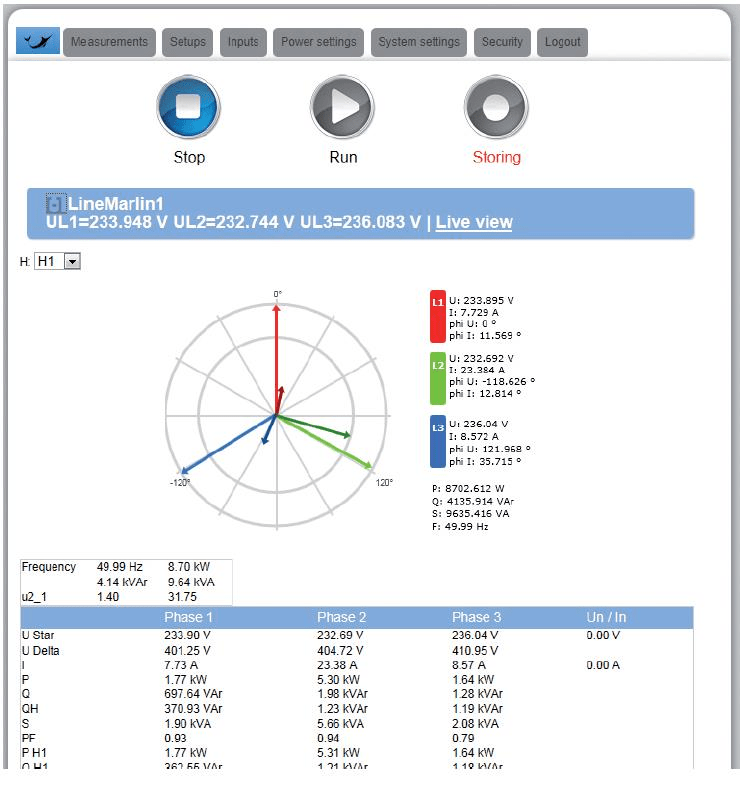

系統概述(圖示):

圖中可以看到系統概覽。所有設備的所有 RMS-Values (10min-values)和 transient (10khz)都存儲 在集群服務器上的數據庫中。如果網格中出現瞬態，它們將自動打印并存儲在網絡設備上。從集群服務器上的數據庫中所有報告根據不同的標準(特別是 EN50160)為一個可定義的時間間隔，可 以用分析軟件OXYGEN來完成。此外，使用 SCADA 104 協議，所有實時值都可在電源控制中心獲得。
